三相交流电弧炉优点和缺点分析及结构组成

整理发布:电弧炉厂家 发布时间:2020-06-30 13:51人气:

    三相交流电弧炉优点和缺点分析及结构组成,三相交流电弧炉是冶炼电炉钢的主要设备。三相交流炼钢电弧炉是利用电极电弧产生的高温,熔炼金属的电炉。它可以在冶炼过程能有效地除去硫、磷等杂质,炉温容易控制,设备占地面积小,用于熔炼普通钢、优质碳素钢、不锈钢、各种合金钢及其他钢。三相炼钢电弧炉由倾动机构、炉体、炉盖、电极升降系统、炉盖提升旋转机构、大电流线路系统、液压、水冷系统等组成,采用plc+工控机控制系统,时时动态画面显示。出钢方式分为出钢槽和偏心底ebt两种形式。以电能为主热源,可配以其他辅助能源,缩短熔炼时间、降低冶炼电耗,节省成本。

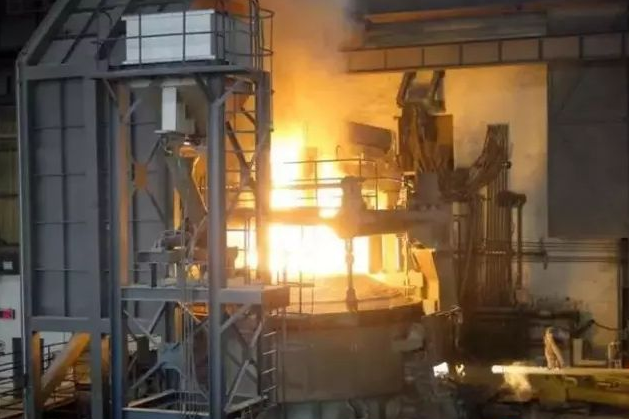

三相交流电弧炉优点和缺点分析及结构组成
三相交流电弧炉优点和缺点分析及结构组成
    三相交流炼钢电弧炉其优点是:
    1)能量集中,熔池表面功率达560—1200kW/m2,电弧温度达3000C以上;
    2)工艺灵活性大,能有效地去除硫、磷等杂质,温控力·便;
    3)与转炉比,可全部以废钢为炉料;
    4)生产率高,电耗低(熔炼电耗350—600kW·h/t);
    5)占地面积小,投资费用少。
    其缺点是:
    1)烟尘多,吨钢落灰2.5—8kg;
    2)噪声大,达90—120dB;
    3)电弧闪烁干扰电网。
    结构简介
    HX(HXL)系列电弧炉由炉体、炉盖、倾斜机构、炉盖旋转机构、水冷系统、液压气动系统及安全装置等组成。
    炉体由钢板焊接而成。
    炉内用耐火材料砌筑成熔池。
    炉壳的两对称方向分别为出钢槽和炉门。
    HX(HXL)—0.5和1.5型炉门启动采用杠杆操作,HX(HXL)—3—5型采用气压传动,HX(HXL)—10型采用液压传动。
    炉体安装在弧型架上,弧形架装有柱塞式油缸。
    炉体可向出钢槽方向,倾斜42~450,也可向炉门方向倾斜12~150。
    为了保持炉体的平衡,在弧形架下设有手动杠杆锁紧装置(HX(HXL)—0.5、1.5)或液压平衡杠杆及锁紧装置(HX(HXL)—3、5、10)。
    炉盖有带水冷的炉环和有用户一耐火砖砌成,与炉盖旋转机构紧密相连。
    HX(HXL)—0.5、1.5型转架安装在有导向槽的旋转主轴上,;炉盖的动作先提升后在旋转,在自重作用下复位。
    HX(HXL)—3、5、10型旋转架安装在交叉滚子轴承上,炉盖提升和旋转均由液压缸进行驱动。
    电极的升降,由滑差或双电机,双绕组式电机、电液式电极自动调节装置进行控制。
    电极的夹持与松开,采用弹簧夹紧,气动或液压(HX2型和HXL—10型)松开装置。
    为改善操作条件和保证机件寿命,在炉门、炉门框、炉壳、炉盖环、电极水冷环和电极夹持器等部位,均通水冷却。
    液压系统由供油箱、炉前操作台、倾炉操作台(HX(HXL)—0.5、1.5、3、5、10型)或泵房、电极升降手动操作台(HX2—10型)。
    为保证电炉运行安全,在出钢侧底座上装有电气行程开关,当炉体倾斜到420时,即触动开关,停止操作。
