电弧炉调节器工作原理及电极升降调节器对炼钢能效的影响

整理发布:电弧炉厂家 发布时间:2020-06-03 23:00人气:

  电弧炉调节器工作原理及电极升降调节器对炼钢能效的影响,目前我国电炉电极升降主要采用以下几种自动调节装置;第一、可控硅-直流电动机式自动调节器;第二、可控硅-电磁转差离合器式调节器;第三、电液比例阀-液压传动式调节器;前两种调节装置均采用插板电子元件构成,由于电子元器件的性能不稳定,维护的工作量大。相比前两种调节方式,本公司现采用的是液压传动式调节器,液压系统的惯性小,启动、制动的升降速度快,力矩大,同时采用可编程控制器SIEMENS7-300系列进行控制,整个电气系统结构紧凑、工作性能稳定,因此故障率低、维护方便,通过修改程序以满足不同的冶炼工艺要求,非常适合用来作为调节器使用,在大中型电炉上得到广泛应用。

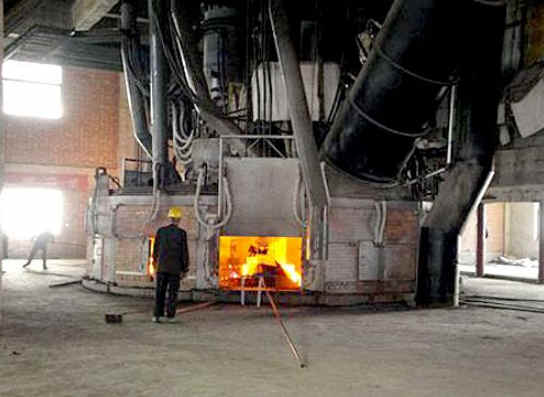

电弧炉调节器工作原理及电极升降调节器对炼钢能效的影响
电弧炉调节器工作原理及电极升降调节器对炼钢能效的影响
    电弧炼钢炉是利用电能来炼钢的,可是输入炉内的电功率大小是由三根电极位置来决定的,因此,对电弧炉操作系统而言,电极位置控制的准确性是关系到电炉钢各项经济指标高低的大问题。在过去的机械传动式电极调节系统中,绝大多数采用调节电动机定子电压的调压调速式,但是,由于交流电动机调压调速方式的机械特性太软,速度控制和位置控制很不准确,所以,实际上只能达到很粗糙的控制,这就极大地影响了炼钢质量和能耗指标。
    本文所叙述的变频调速式电极自动调节器是通过改变异步电动机定子供电频率的方法来实现调速的。根据异步电动机的调速公式,电动机的转速n可写成:n=(1-S)=n0-Δn(1)
    式中:f1为电动机定子电源频率;
    P为电动机的极对数;
    S为转差率;
    n0为电动机同步转速。
    显然,改变其定子频率即可改变同步转速n0和电机转速n。只要平滑的改变频率,就可得到转速的平滑调节。由于变频调速时,电动机始终运行在自然机械特性上,所以其转速落差小,调速精度高、效率高、调速范围宽,一般负载情况下,开环运行即可满足要求,调速范围可达100∶1以上。因此,变频调速式电极自动调节器是一种理想的和具有方向性的调节器。该调节系统方框图示于图1。
    2信号检测及变换环节
    炉子信号检测及变换环节包括弧流变换器、弧压变换器以及信号变换比较环节,如图2所示。
    21信号检测
    由电流互感器TA1检测的大电流信号,经由分流保护电阻R1分流,及经弧流信号变压器TA2进行信号隔离变换后,再经AC/DC变换,实现对大电流线路中的电弧电流进行高速、高精度的隔离检测,然后加至信号比较环节。电弧电压信号经变压器TV1隔离变换及分压电位器RP7调节后,再进行AC/DC变换,将电弧电压信号降低成比较回路所需要的电压值。
    22信号比较环节
    本调节器的信号比较环节,在电路结构上有重大改进,它摒弃了灵敏度差的电压比较电路,而采用了高灵敏度、高精度的电桥电路。其优点是:动作及返回
